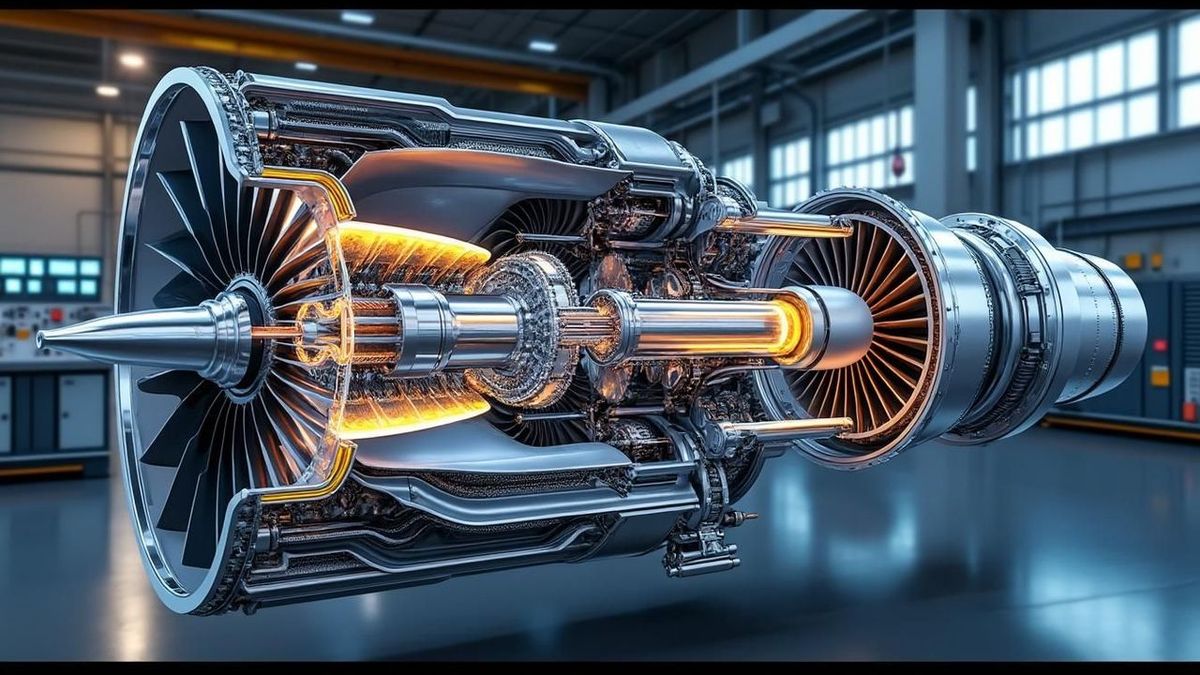

comment fonctionne une turbine
Au cœur des usines, des centrales électriques ou encore des avions de ligne, la turbine joue un rôle essentiel dans la conversion de l’énergie d’un fluide en énergie mécanique. Qu’il s’agisse de vapeur, d’eau, de gaz ou d’air, son principe universel repose sur des aubes spiralées montées sur un arbre rotatif. Dans un contexte de transition énergétique et d’innovations constantes, des acteurs majeurs comme General Electric, Siemens, Alstom ou Rolls-Royce investissent dans de nouvelles architectures pour optimiser le rendement et réduire l’empreinte carbone. Vous découvrirez les fondements physiques, les différences entre turbines à vapeur et à gaz, ainsi que les perspectives technologiques et écologiques qui façonnent les turbines de demain.
\n\nDéfinition et principe de base d’une turbine industrielle
\n\nUne turbine est une machine tournante dédiée à la conversion de l’énergie cinétique ou de pression d’un fluide en énergie mécanique, via un arbre rotatif. Elle comporte deux parties principales : une partie fixe appelée stator ou carter, et une partie mobile équipée de roues à aubes. Lorsqu’un fluide (vapeur, gaz, eau) circule sur ces aubes, il stimule la rotation de l’arbre, transférant l’énergie du fluide vers un alternateur, une pompe ou toute autre application mécanique.
\n\nAu sein de l’industrie depuis le XIXᵉ siècle, la turbine a révolutionné la production d’électricité et la propulsion aéronautique. Des entreprises comme Turbomeca (devenu Safran Helicopter Engines) puis MTU Aero Engines ont développé des modèles miniatures pour l’aviation, tandis que Voith reste un acteur clé des turbines hydrauliques. L’innovation se poursuit, notamment grâce à l’intégration de capteurs IoT et de systèmes de cybersécurité pour la maintenance prédictive.
\n\nComposition et fonctionnement interne
\n\nLe fonctionnement d’une turbine suit généralement ces étapes :
\n\n- Admission du fluide : il entre sous haute pression ou haute vitesse.
- Détente sur les aubages : la pression diminue, l’énergie se transforme en énergie cinétique.
- Rotation de l’arbre : couplé à un alternateur ou à une pompe.
- Rejet du fluide épuisé.
La conception peut varier selon le fluide et l’application, mais ce cycle reste universel.
\n\n| Élément | \nFonction | \nExemple de constructeur | \n
|---|---|---|
| Aubes rotors | \nTransforment l’énergie du fluide en couple | \nGeneral Electric, Siemens | \n
| Stator | \nRedirige et accélère le fluide | \nAlstom, Voith | \n
| Arbre | \nTransmet le mouvement rotatif | \nRolls-Royce, MTU Aero Engines | \n
Ces composants forment un équilibre délicat entre robustesse, légèreté et tolérances mécaniques précises. Les avions de ligne emploient des turbomachines aussi conçues par Honeywell pour la propulsion ou l’APU (Auxiliary Power Unit). L’étape clé reste la maîtrise de la détente afin d’extraire un maximum d’énergie, tout en garantissant la fiabilité sur des milliers d’heures de vol.
\n\nLe principe de base de toute turbine est donc d’exploiter au mieux la différence de pression ou de vitesse du fluide. Cette philosophie énergétique guide encore aujourd’hui la R&D et l’a conduit vers des rendements thermiques supérieurs à 60 % dans certaines configurations modernes.
\n\nInsight : la performance d’une turbine dépend essentiellement de la qualité du profil des aubages et de la gestion thermique interne.
\n\nFonctionnement détaillé de la turbine à vapeur dans les centrales électriques
\n\nLa turbine à vapeur est au cœur des centrales thermiques et nucléaires. À partir d’une chaudière ou d’un réacteur, de la vapeur saturée à haute pression (> 100 bar) et température (> 300 °C) est dirigée vers le rotor. Chaque étage de turbines contient des alternances de stator et de rotor, permettant une détente progressive et optimisée.
\n\n- Production de vapeur : chaudière ou réacteur nucléaire.
- Détente en plusieurs étages : aubages haute, moyenne et basse pression.
- Retour de vapeur : condensation et recyclage.
- Couplage à un alternateur : génération d’électricité.
Étapes de conversion de la vapeur
\n\nLa vapeur produite subit successivement :
\n\n- Une première détente dans les rotor à haute pression (HP).
- Un réchauffage éventuel pour limiter la condensation.
- Des détentes intermédiaires (IP) et basse pression (LP).
- La condensation dans un condenseur pour reformer l’eau d’alimentation.
| Caractéristique | \nVapeur HP | \nVapeur LP | \n
|---|---|---|
| Pression (bar) | \n> 100 | \n~ 0,1 | \n
| Température (°C) | \n> 300 | \n< 50 | \n
| Rendement typique | \n25–30 % | \n– | \n
Les centrales thermiques de General Electric ou de Siemens exploitent ce principe avec des rendements globaux avoisinant 40 %. Les innovations portent sur la récupération de chaleur fatale, intégration de systèmes de transition écologique et réduction de la consommation d’eau.
\n\nL’éventail des puissances couvre quelques mégawatts pour l’industrie à plusieurs centaines pour les grandes centrales. Alstom a particulièrement brillé avec ses turbines de 50 MW à 1 000 MW, offrant modularité et maintenance prédictive.
\n\nDans un contexte 2025 où la recherche de l’efficacité carbone est cruciale, la turbine à vapeur reste incontournable. Elle permet aussi la cogénération, où la vapeur résiduelle alimente des réseaux de chaleur urbains.
\n\nInsight : la polyvalence de la turbine à vapeur réside dans sa capacité à se coupler à divers processus industriels pour maximiser l’usage de l’énergie thermique.
\n\nLes turbines à gaz et micro-turbines : principes et performances
\n\nLes turbines à gaz sont répandues pour la production rapide d’électricité et comme moteurs d’avions (turbines avioniques). Leur principe repose sur la compression de l’air, la combustion de carburant (kérosène ou gaz) et la détente des gaz chauds à travers un étage de turbine.
\n\n- Étape 1 : compression via un compresseur axial ou radial.
- Étape 2 : injection de carburant et combustion.
- Étape 3 : détente dans la turbine entraînant le compresseur et l’arbre.
- Étape 4 : échappement des gaz à haute vitesse pour produire de la poussée ou actionner une pompe.
| Type | \nPuissance électrique | \nRendement thermique | \n
|---|---|---|
| Turbine à gaz industrielle | \n10–400 MW | \n55–60 % | \n
| Micro-turbine domestique | \n25 kW–1 MW | \n20–25 % | \n
| Turbine avionique | \n50–150 kN de poussée | \n– | \n
Des acteurs comme MTU Aero Engines, Rolls-Royce et Honeywell fournissent des turbines aéronautiques au rendement élevé. Les usines de cycle combiné couplent turbine à gaz et turbine à vapeur pour atteindre plus de 60 % de rendement global.
\n\nLa micro-turbine à gaz, proposée par Capstone ou des divisions de Siemens, offre une solution modulaire pour la cogénération résidentielle ou des sites isolés. Grâce à un échangeur de chaleur intégré, elle préchauffe l’air pour optimiser la combustion.
\n\nL’évolution des matériaux résistants aux hautes températures et l’intégration de systèmes de contrôle avancés (siemens.digital) permettent une maintenance prédictive, réduisant les coûts et les arrêts non planifiés.
\n\nInsight : le mariage des turbines à gaz et à vapeur en cycle combiné symbolise l’excellence énergétique pour un avenir bas carbone.
\n\nMaintenance, innovations numériques et cybersécurité des turbines modernes
\n\nEn 2025, la maintenance des turbines repose sur l’IoT et la cybersécurité pour maximiser la disponibilité. Schneider Electric et Barracuda Networks collaborent pour protéger les systèmes SCADA et les capteurs d’usure. Honeywell offre des solutions de capteurs sans fil pour détecter les vibrations anormales et anticiper les pannes.
\n\n- Installation de capteurs de vibration et de température.
- Analyse des données en temps réel via cloud sécurisé.
- Alertes prédictives pour planifier les interventions.
- Mises à jour logicielles Over-the-Air protégées par pare-feu industriel.
| Équipement | \nFournisseur | \nFonction clé | \n
|---|---|---|
| Capteurs IoT | \nSchneider Electric | \nSurveillance en continu | \n
| Firewall OT | \nBarracuda Networks | \nProtection réseau | \n
| Module d’analyse | \nHoneywell | \nMaintenance prédictive | \n
Des plateformes logicielles centralisées offrent une vue unifiée des parcs de turbines. Elles intègrent des algorithmes d’intelligence artificielle pour détecter les dégradations naissantes des aubes ou les dérives thermiques.
\n\nComme le rappelle un rapport de Alstom, chaque turbine stoppée pour maintenance corrective coûte en moyenne 50 000 € par jour. La maintenance prédictive réduit les downtime et prolonge la durée de vie des composants critiques.
\n\nInsight : la fusion de l’analytique en temps réel et de la cybersécurité industrielle transforme la maintenance des turbines en service à haute valeur ajoutée.
\n\nTurbines et transition énergétique : défis et opportunités pour 2025
\n\nFace aux enjeux climatiques, les turbines jouent un rôle pivot dans la transition vers les énergies renouvelables. Les turbines hydrauliques et éoliennes s’inscrivent dans une logique de production décarbonée. Les projets de micro-cogénération domestique utilisent des micro-turbines à gaz pour produire chaleur et électricité avec un rendement amélioré.
\n\n- Intégration de turbines hydrauliques dans les barrages et les STEP.
- Déploiement des turbines offshore pour l’éolien en mer.
- Micro-turbines pour la cogénération résidentielle.
- Optimisation de la récupération de chaleur fatale.
| Type d’énergie | \nTurbine associée | \nBénéfices | \n
|---|---|---|
| Hydraulique | \nTurbine Kaplan, Francis | \nProduction stable, stockage d’énergie | \n
| Éolien | \nÉolienne à axe horizontal | \nÉnergie intermittente, renouvelable | \n
| Cogénération | \nMicro-turbine à gaz | \nRendement global élevé, chaleur utile | \n
Pour approfondir, découvrez comment la France mise sur les énergies vertes ou comment le générateur d’électricité révolutionne notre production énergétique. Les débats autour du groupe électrogène à essence face aux micro-turbines soulignent l’importance de l’efficacité et de l’impact carbone. En parallèle, les innovations dans les éoliennes flottantes et les turbines marines montrent la voie d’une énergie réellement inépuisable.
\n\nEn 2025, la montée en puissance des smart grids et de la flexibilité des réseaux impose une adaptation rapide des turbines. Schneider Electric et Voith collaborent pour intégrer ces machines dans des plateformes de gestion décentralisée. Les turbines deviennent ainsi des acteurs clés d’un système énergétique plus résilient et décarboné.
\n\nInsight : l’avenir des turbines réside dans leur capacité à s’intégrer aux systèmes intelligents et à la transition écologique globale.
\n\nFAQ – Questions fréquentes sur le fonctionnement des turbines
\n\n- Comment choisir une turbine adaptée à une centrale ?
\n Il faut évaluer le type de fluide, la pression, la température et la puissance souhaitée. Les turbines haute pression conviennent aux grandes centrales, tandis que les micro-turbines répondent aux besoins locaux ou à la cogénération. - Quelle est la différence entre turbine à vapeur et turbine à gaz ?
\n La turbine à vapeur utilise de la vapeur saturée issue d’une chaudière ou d’un réacteur. La turbine à gaz comprime et brûle un mélange air-carburant, puis détend les gaz chauds. Les deux peuvent se combiner en cycle combiné pour améliorer le rendement. - Quels sont les principaux constructeurs de turbines ?
\n On compte General Electric, Siemens, Alstom, Rolls-Royce, MTU Aero Engines et Voith. Pour les micro-turbines, Capstone et certains laboratoires universitaires proposent des solutions innovantes. - Comment réduire l’empreinte carbone des turbines ?
\n En optimisant le cycle de combustion, en intégrant la récupération de chaleur fatale, et en couplant turbines à gaz et à vapeur. Les énergies renouvelables (hydraulique, éolien) offrent une production décarbonée avec des turbines dédiées. - Quelle maintenance pour garantir la longévité ?
\n La maintenance prédictive, combinant capteurs IoT et analyse de données, permet d’anticiper l’usure des aubages et d’éviter les arrêts non planifiés. La cybersécurité industrielle protège les systèmes critiques.
